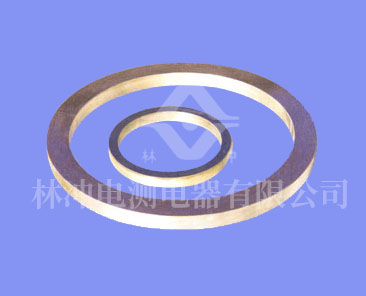

本系列产品采用国内高科技纳米材料研制而成，主要用于全桥，半桥或推挽式开关电源，变压器，及高精度电力，电子互感器、传感器、高压开关、共模扼流圈等。纳米铁基微晶铁芯与铁氧体铁芯基本磁性能对比。
注：上述数据均匀带材经过最佳热处理后的性能，最大外径可达1200mm。
| 牌号 | 级别 | 带材 厚度 mm | 初始磁 导率Uo | 最大磁 导率Um | 矫顽力 Hc | 饱和磁感应强度 Bs | 应用举例 |
| Gs/Oe | Gs/Oe | Gs | |||||
| 不小于 | 不小于 | 不小于 | 不小于 | ||||
| 1K 107 | A | 0.03 | 65000 | 400000 | 0.8 | 11000 | 电磁铁芯 |
表中符号说明：S－铁芯有效截面积, L－铁芯磁路长度, M－铁芯质量, P－20KHz下的适用功率。
注：可以根据用户要求制造其它规格的铁芯。
| 基本参数 | 微晶铁芯 | 铁氧体铁芯 |
| 饱和磁感 Bs（T） | 1.25 | 0．5 |
| 剩余磁感 Br （T） （20KHz） | <0.20 | 0.20 |
| 铁损 （20KHz/0.2T） （W/Kg） | <3.4 | 7.5 |
| 铁损 （20KHz/0.5T） （W/Kg） | <35 | 不能使用 |
| 铁损 （50KHz/0.3T） （W/Kg） | <40 | 不能使用 |
| 导磁率（20KHz） （Gs / Oe） | >20,000 | 2,000 |
| 矫顽力 Hc (A/m) | <1.60 | 6 |
| 饱和磁致伸缩系数（×10－6） | <2 | 4 |
| 电阻率 (muOhm·cm) | 80 | 106 |
| 居里温度 (℃) | 570 | <200 |
| 铁芯叠片系数 | >0.70 | － |
