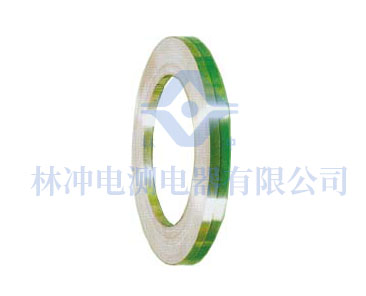

坡莫合金高磁感应强度合金铁芯

坡莫合金高磁感应强度合金铁芯

所属分类：坡莫合金卷绕磁芯
浏览次数：次
发布日期：2019-12-25 08:10:04

我要询价

产品概述
性能特点
技术参数


制造该类铁芯使用的主要合金是：1J50（含Ni50%Fe50%）它除了具有较高的大磁导率um=50000-70000之外，具有较高的饱和磁感应强度Bs=15000Gs,矫顽力Hc在0.1-0.3Oe

牌号	级别	带材厚度mm	在0.001磁场磁导率uo	磁导率um	矫顽力Hc	饱和磁感应强度Bs
			Gs/Oe	Gs/Oe	Oe	Gs
			不小于		不大于	不小于
1J50	YB/T5251-93	0.1	3200	32000	0.18	15000
		0.2	36000	400000	0.14
		0.3	4000	450000	0.13
	企标	0.1	8000	40000
		0.2	8000	40000
		0.3	8000	40000
		0.3	8000	40000

注：上表中的YB/T5251-93是在直流状态下测得磁性能，企标性能是根据用户的实际使用需求，在交流50Hz下测的交流磁性能。
冷轧取向硅钢带（含Si3.2%余Fe）,该合金的铁芯具有相当高的饱和磁感应强度Bs=20000Gs损耗低并具有高的居里点760℃以上。

晶粒取向冷轧硅片

钢号	带厚度（mm）	在不同磁场强度（安匝/厘米）中的磁感应强度（Gs）不小于					单位铁损（瓦/公斤）不大于
钢号	带厚度（mm）	B10	B15	B50	B100	B300	P15/50	P15/50	P17/50
D310	0.35	15700	17000	18000	19000	19800	0.9	2.0	2.9
D320	0.35	16500	18000	18700	19200	20000	0.38	1.8	2.6
D330	0.35	17000	18500	19000	19500	20000	0.7	1.6	2.3
D340	0.35	17000	18500	19000	19500	20000	0.6	1.4	2.0


以下图片均可点击放大

1J50合金的峰值磁导率与频率的关系曲线	0.1mm 0.2mm 0.35mm 厚1J50合金磁化曲线

50HZ下硅钢带的磁化曲线	50HZ下硅钢带的铁损曲线
